應用于化工、冶金、造紙、印染、石油、鋼鐵、以及環保工程的液體、氣體、蒸汽測量。

【APURE流量計】JKLK系列節流孔板流量計概述

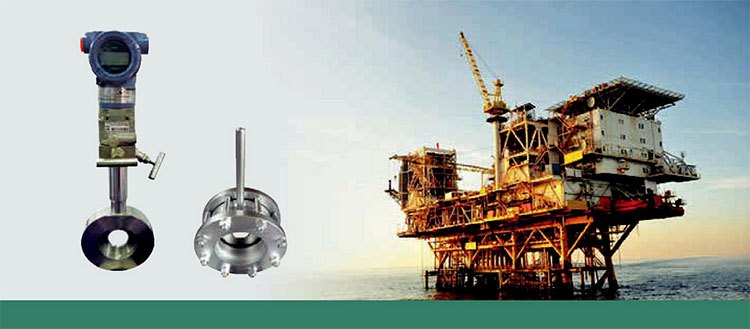

 JKLK型標準法蘭取壓孔板節流裝置是無刻度的流量測量裝置，它與智能差壓變送器配套使用。在冶金、化工、石油、電力工業系統連續測量介質溫度≤400℃的液體、氣體、蒸汽流經孔板所產生的壓差，由變送器將該壓差訊號轉換成比例的輸出信號，再由二次儀表或調節器，對被測量流量進行記錄，指示或調節。

【APURE流量計】JKLK系列節流孔板流量計原理

 JKLK節流裝置是人為的在介質流通的管道內造成節流（如圖），當被測介質流過節流裝置后，造成一個局部收縮，流束集中，流速增加，靜壓力降低，于是在節流件的上下游兩側產生一個靜壓力差。這個靜壓力差與流量之間呈一定的函數關系，流量愈大，所產生的靜壓力差愈大，因此通過測量差壓的方法，可測得流量。

【APURE流量計】JKLK系列節流孔板流量計產品選型

 執行標準：

設計、制造和安裝遵循標準ISO5167—1（1991）（標準GB/T2624—93），英國標準BS1042和其它標準。

公稱通徑（mm）：25-1200mm

公稱工作壓力（MPa）：0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0

【APURE流量計】JKLK系列節流孔板流量計準確度等級：

1、對標準孔板，標準噴嘴：影響測量誤差的因素有多種，若安裝使用符合標準ISO5167—1（1991）有關規定，度等級一般可以達到1級~1.5級。

2、對非標準的孔板（如雙重孔板，圓缺孔板，小孔板等），由于試驗數據不夠充分，沒有“標準”可查，故應當在設計制造完工后進行標定。（通常用水標定液體流量；而且空氣標定氣體流量）經標定后可達到度（基本誤差）等級為1級~1.5級，若不經過標定，僅靠經驗性資料計算，設計，準確度在±2.5%左右。
